Kapak Yönetim
Geliştirdiğimiz Akıllı Kapak Yönetim Otomasyonu, tüm kapakları Elektronik Su Yönetim Sistemi (ESYS) ile entegre ederek; sahadaki kapakları uzaktan, otonom ve veri odaklı şekilde yönetilebilir hale getiriyor.
Geliştirdiğimiz Akıllı Kapak Yönetim Otomasyonu, tüm kapakları ESYS ile entegre eder.
Sahadaki kapakların uzaktan yönetimini sağlar.
Kararlar gerçek zamanlı verilere dayanır. Su israfı azalır.
Tüm kontrol parmaklarınızın ucunda. Veri odaklı, otonom ve güvenli.

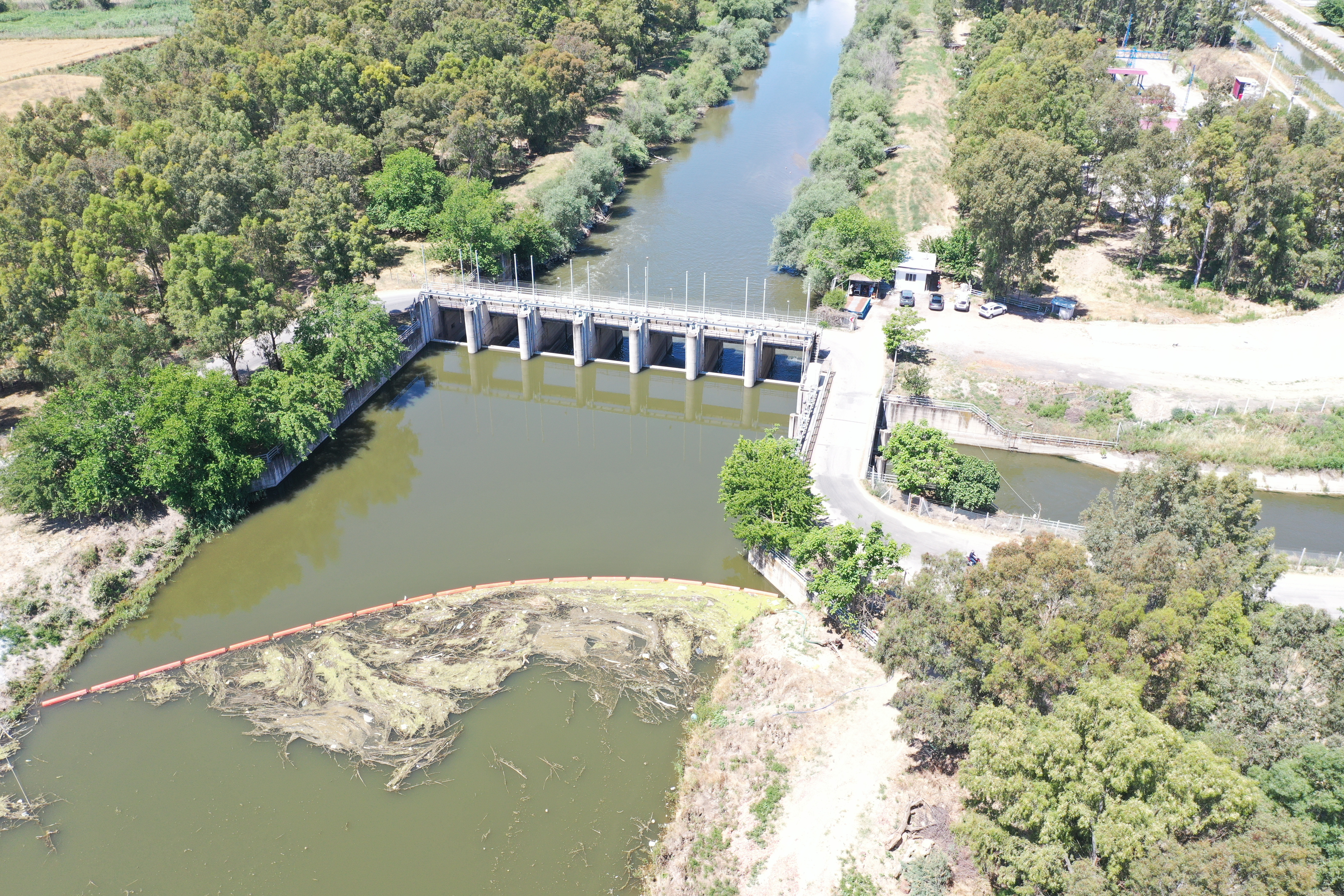

Sulama kanalları, regülatörler, baraj kapakları ve su alma yapılarında bulunan kapakların; sensör verilerine, sulama planına ve memba–mansap ilişkisine göre uzaktan ve otonom olarak veya yerinde manuel olarak da kontrol edilmesini sağlayan akıllı su yönetim çözümüdür.

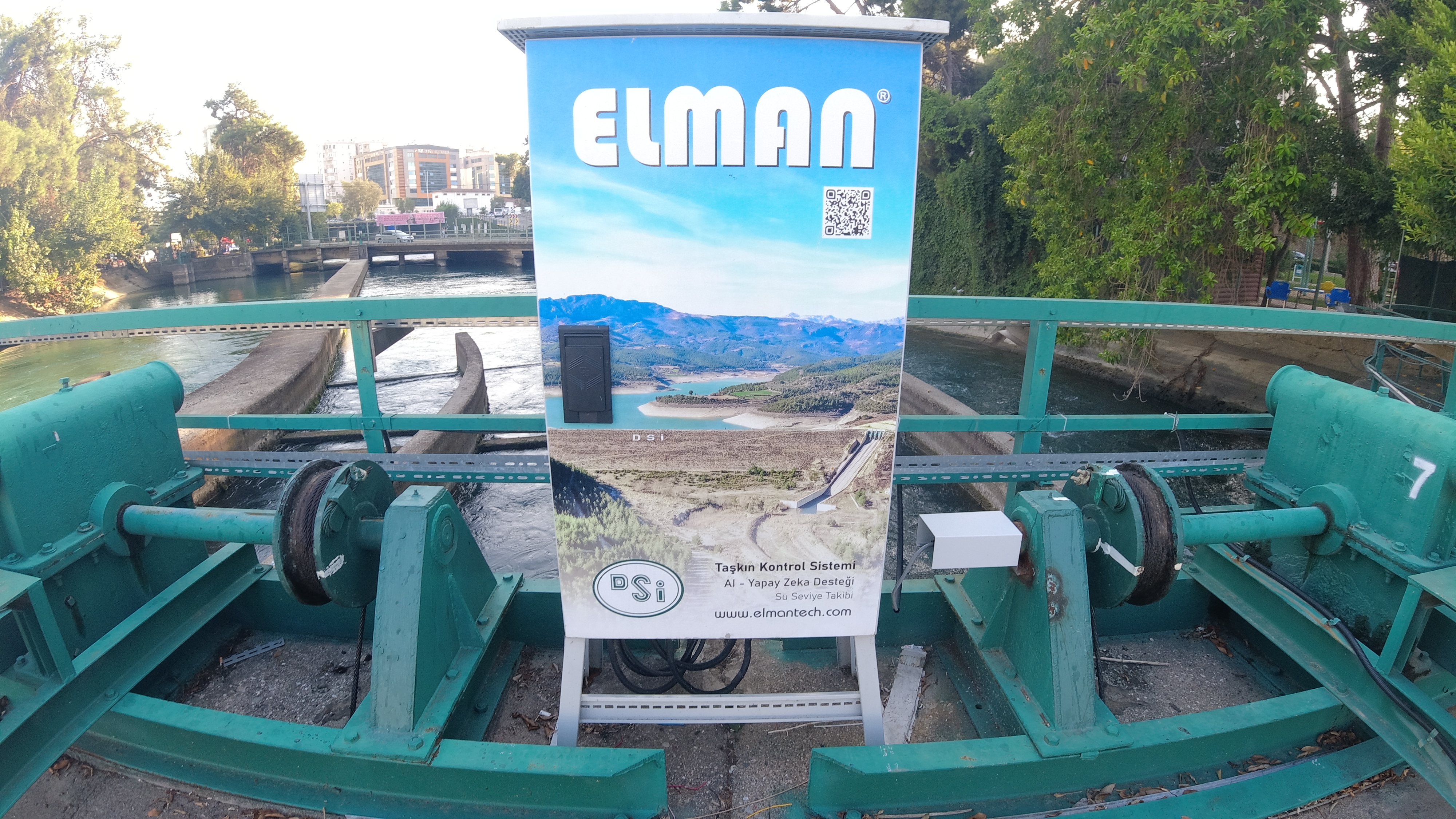

Klasik "manuel aç-kapa" yaklaşımını ortadan kaldırarak, kapakları ESYS platformu üzerinden yönetilen iletişim kurabilen akıllı varlıklara dönüştürür..

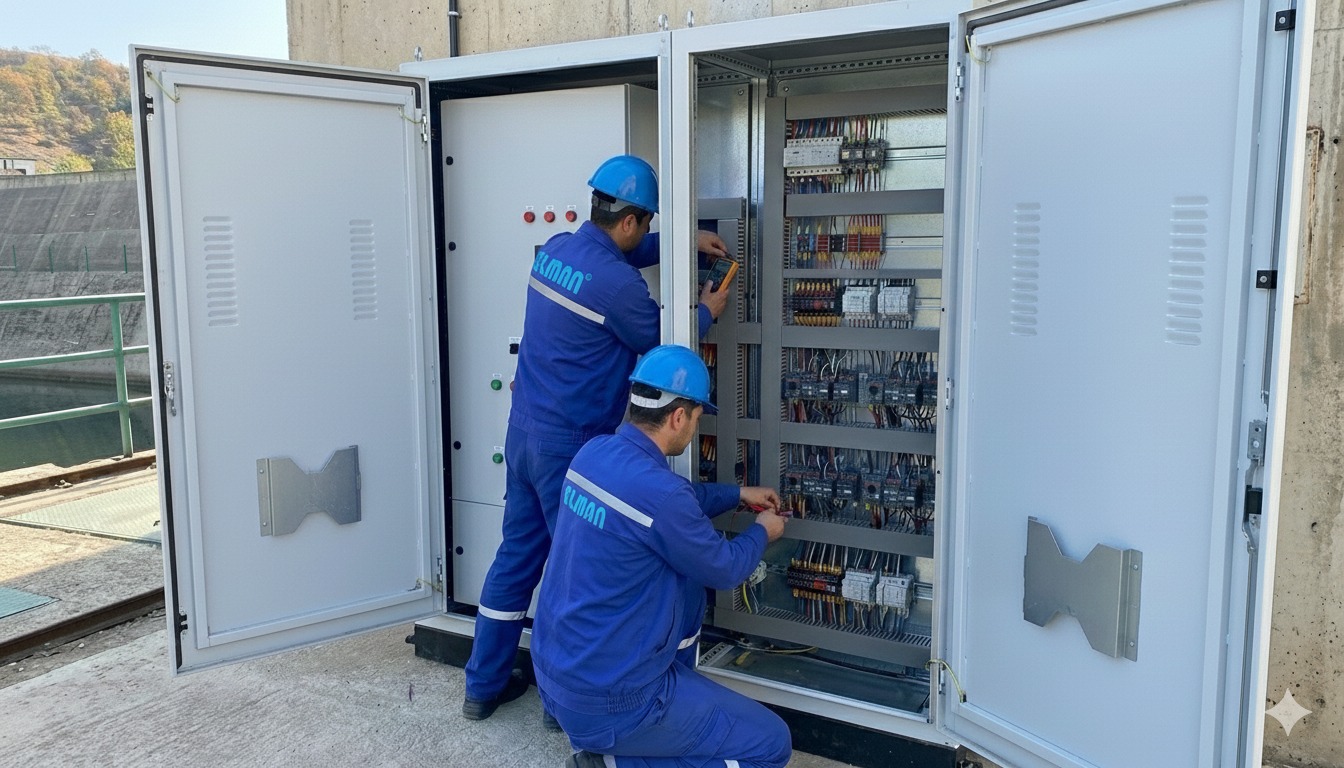

Otomasyon kurulacak olan kapakların belirli şartlara göre hareket yeteneğini sağlayan 2 tür mekanik yöntem mevcuttur:
Bu yöntemlerin hangisinin tercih edileceği su kaynağının yapısı, kapakların fiziki ihtiyacı ve AC elektrik varlığına göre belirlenir.
Projenin ilk aşamasında saha ve su yapıları üzerinde kapsamlı teknik etüt çalışması gerçekleştirilir.
LoRa RF kapsama ölçümleri ve enerji altyapı uygunluğu test edilir. Saha için özelleştirilmiş otomasyon mimarisi oluşturulur.
Dijital ortamda modellendirilen tüm altyapı, sahada gerçek sistem bileşenleri ile fiziksel olarak kurulur.
Ön etüt verileri kullanılarak saha altyapısı CBS (Coğrafi Bilgi Sistemi) ortamında sayısallaştırılır.
Kapak kimlikleri oluşturulur, Hidrolik hat ilişkileri kurulur, Sulama planı zamanlamaları tanımlanır, Eşik değerler ve alarm limitleri belirlenir, Debi–seviye korelasyon algoritmaları yapılandırılır, Otonom karar mekanizmaları aktive edilir.
Sistem, saha verileri ile CBS (Coğrafi Bilgi Sistemi) altyapısı ve hidrolojik hesap modellerini birleştirerek otomasyon kararlarını sürekli öğrenen bir yapı üzerinden yönetir.
Olası risk ve anormallikler önceden tahmin edilerek erken uyarı mekanizmaları devreye alınır. Tüm süreç, makine öğrenmesi ve derin öğrenme algoritmaları ile desteklenerek sistemin sahaya her geçen gün daha doğru, daha hızlı ve daha verimli kararlar almasını sağlar.
Sahada kurulacak olan otomasyon sistemlerinin ihtiyaçlar, öncelikler belirlenerek aşağıdaki yöntemlerden biri tercih edilebilir. Kurulacak olan otomasyon sistemleri İki farklı şekilde sınıflandırılabilir.

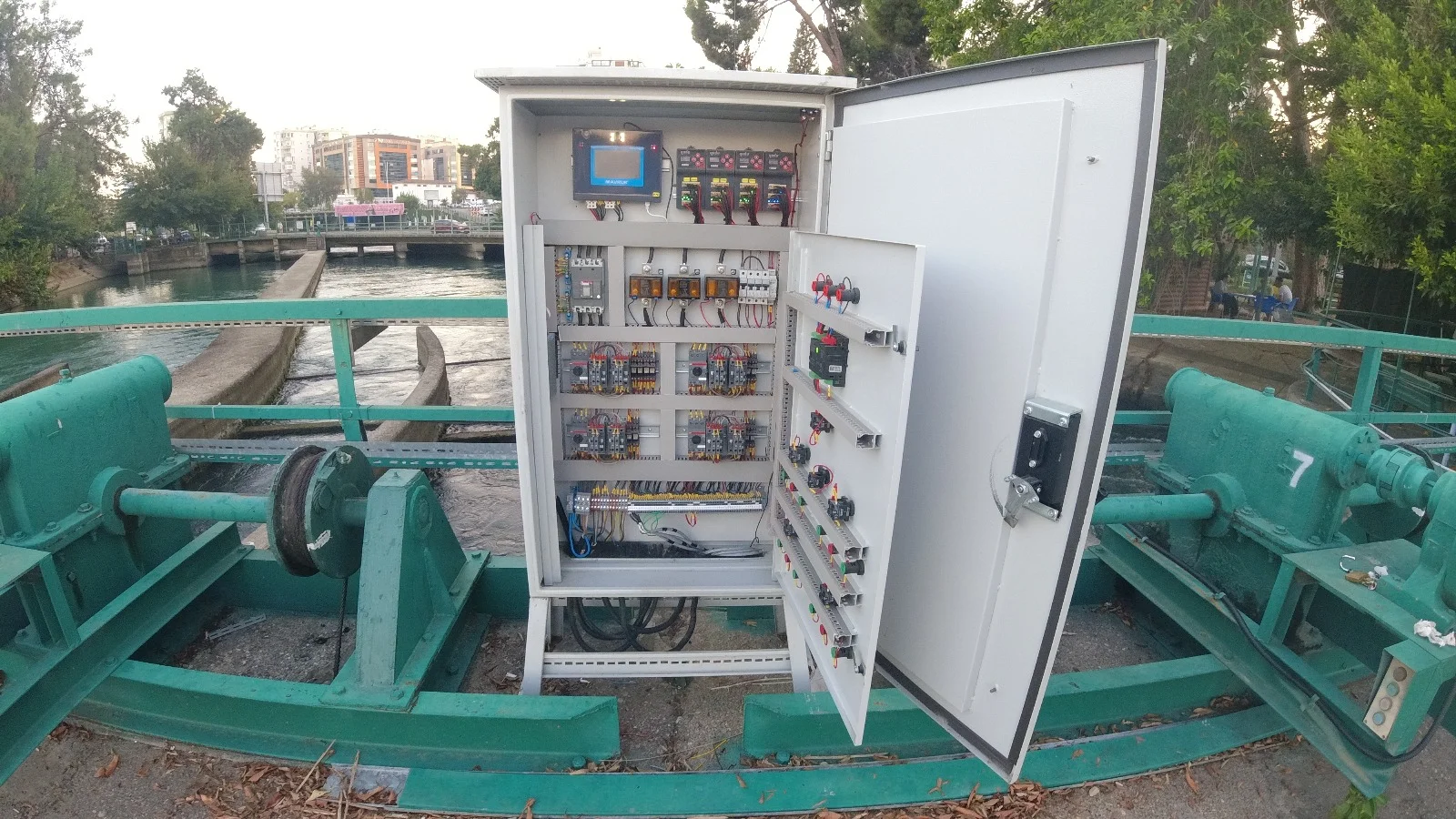

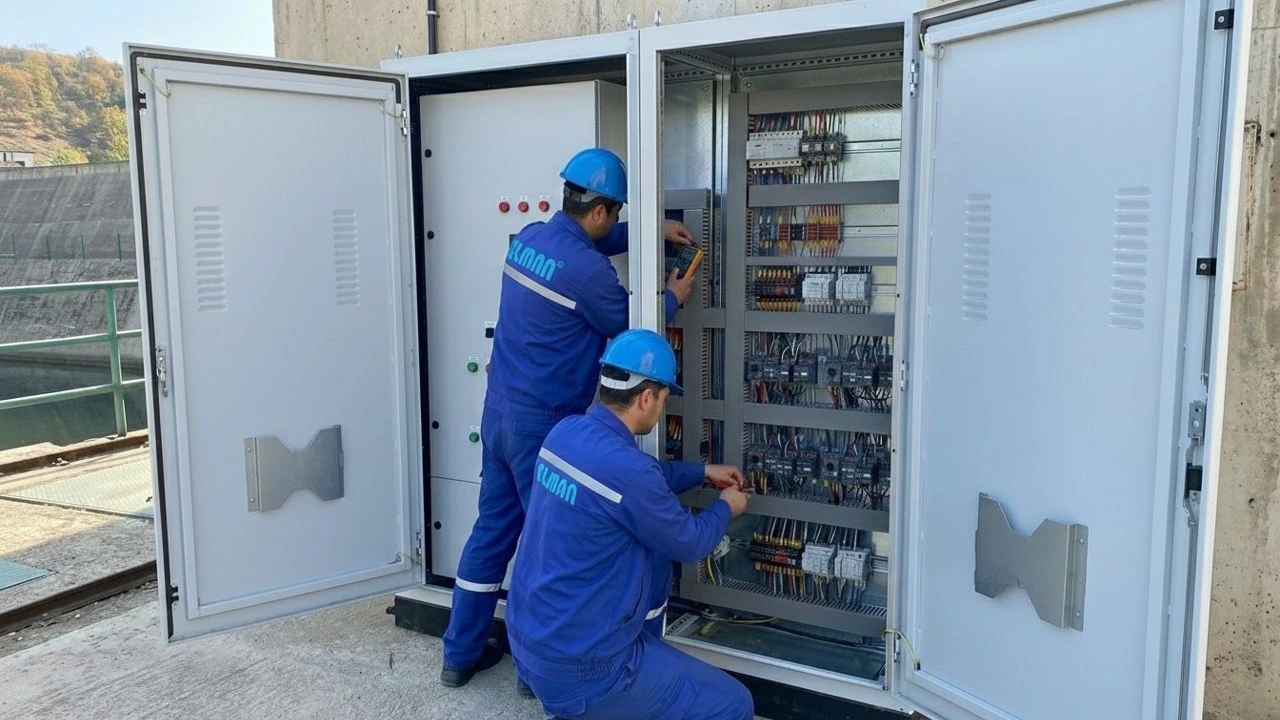

Dijital ortamda modellendirilen tüm altyapı, sahada gerçek sistem bileşenleri ile fiziksel olarak kurulur ve otomasyon altyapısı oluşturulur.
Saha sensörleri, LoRa haberleşme ve ESYS merkezi yazılımı. Uçtan uca, veri odaklı bir kontrol mekanizması.

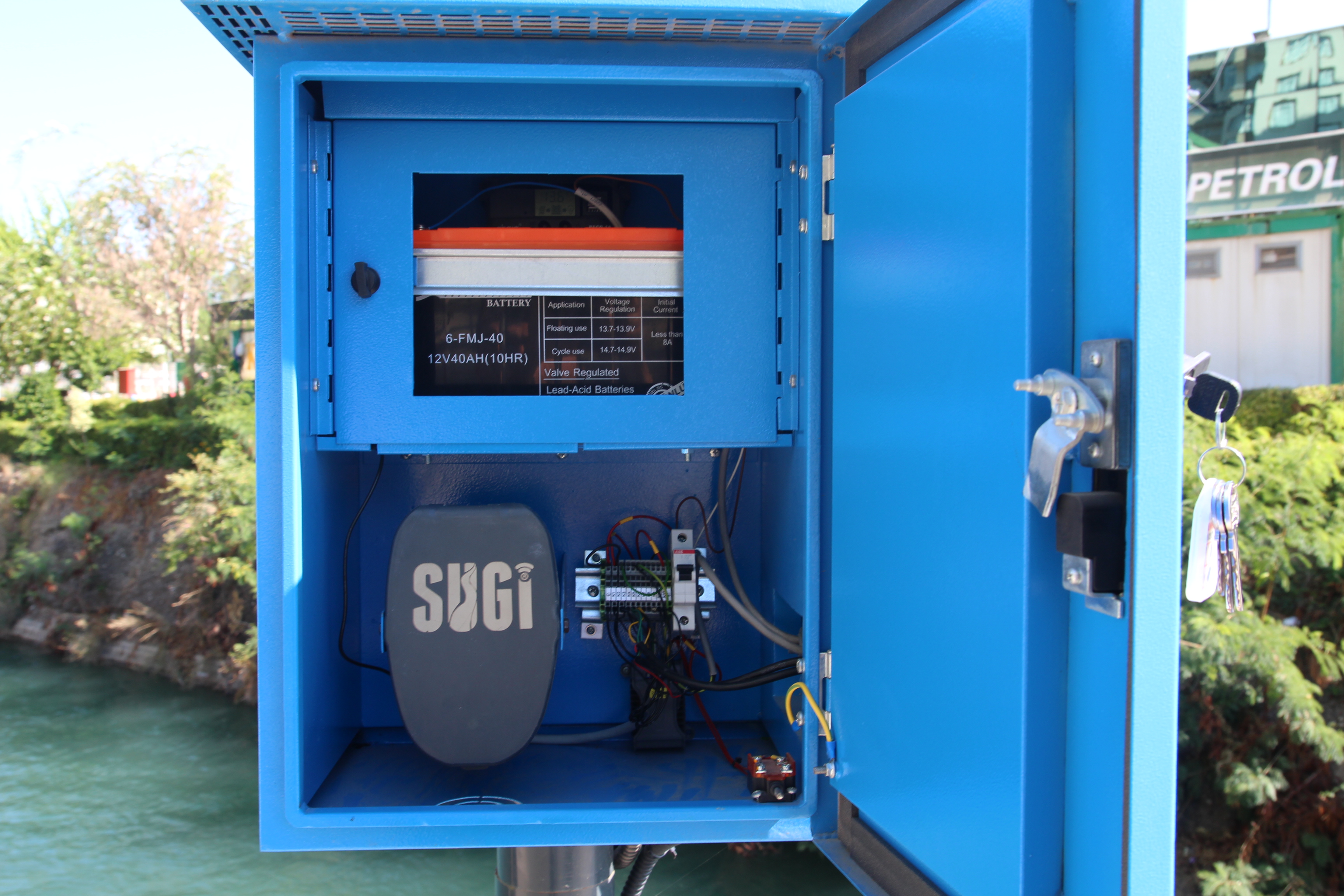

SUGİ® İstasyonları ile su seviyesi, debi ve çevresel parametreler sürekli ölçülür. Doğruluk filtrelerinden geçen veriler, işlenmeye hazır hale gelir.

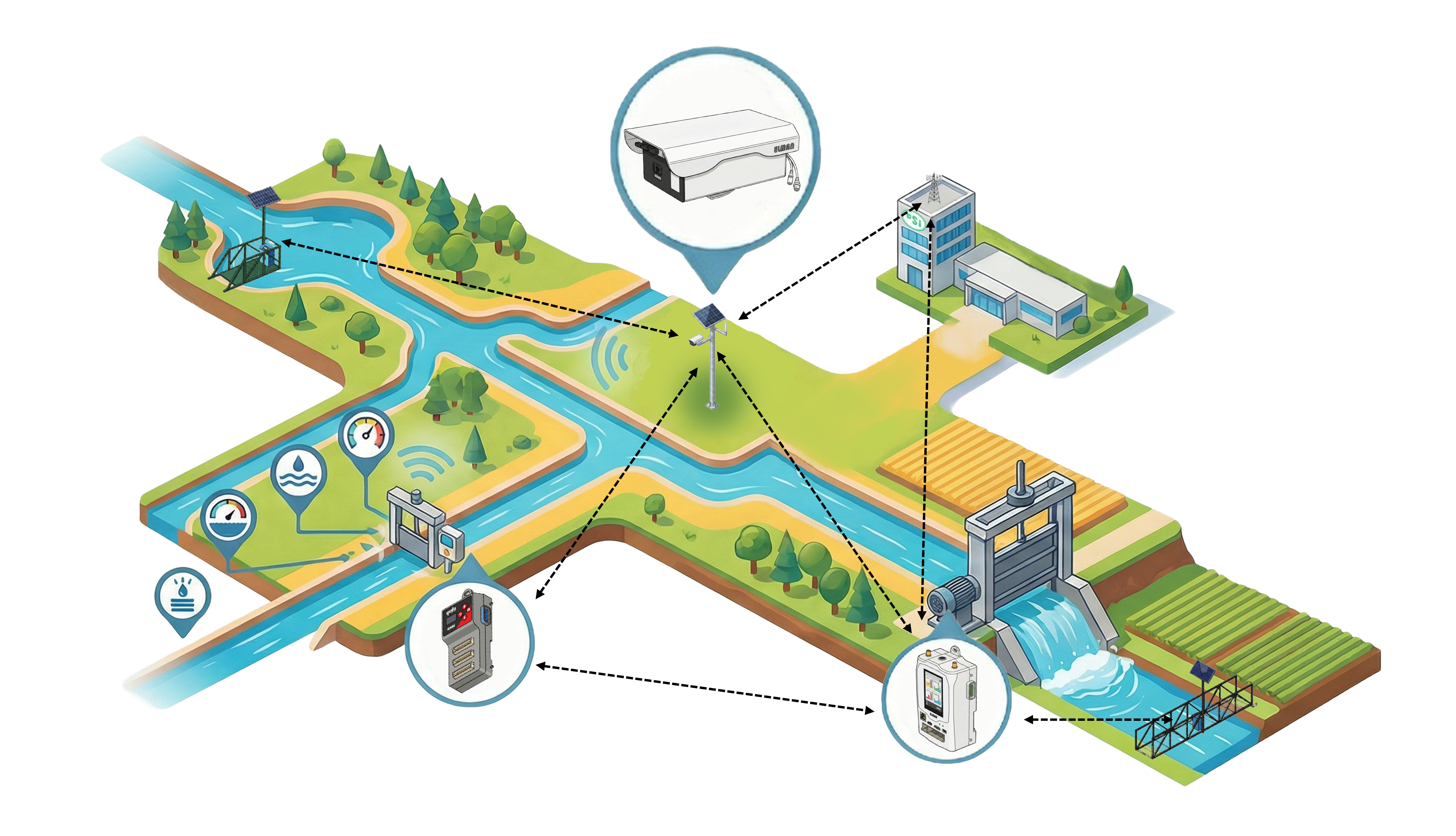

Veriler, düşük enerjili LoRa RF ağı üzerinden merkeze taşınır. Yüzlerce kilometreye yayılan sulama sahalarında bile kesintisiz iletişim sağlanır.

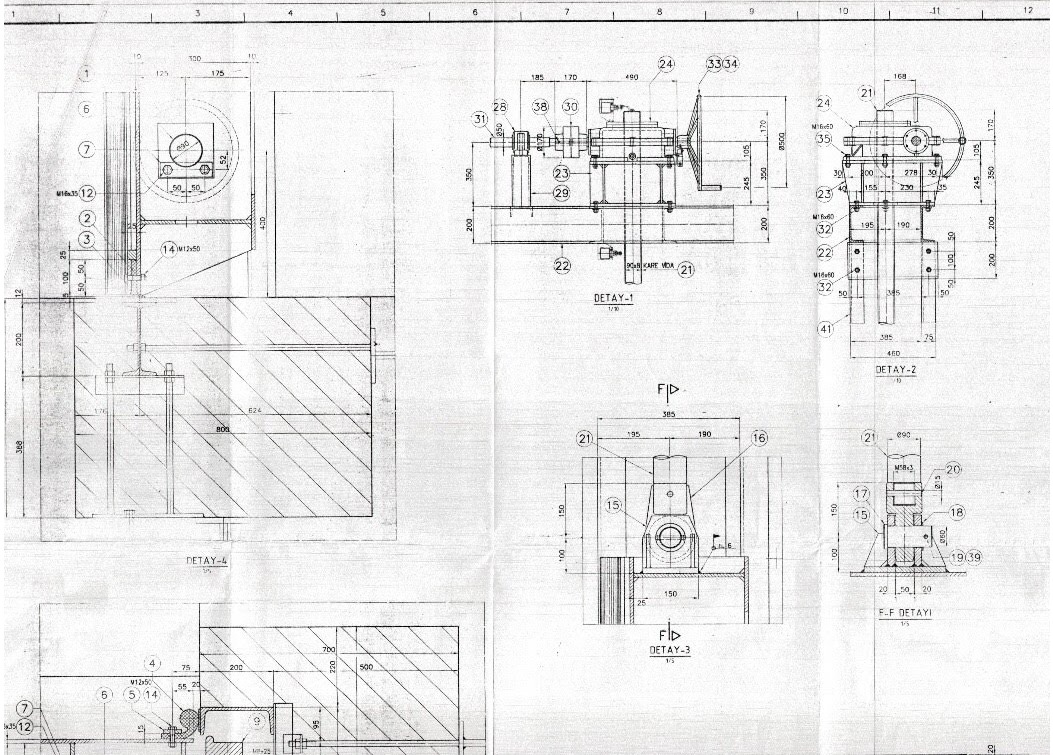

ESYS yapay zekası devreye girer. Memba-mansap seviyeleri ve sulama planları analiz edilir. Sistem, her kapak için en uygun açma/kapama zamanlamasını hesaplar.

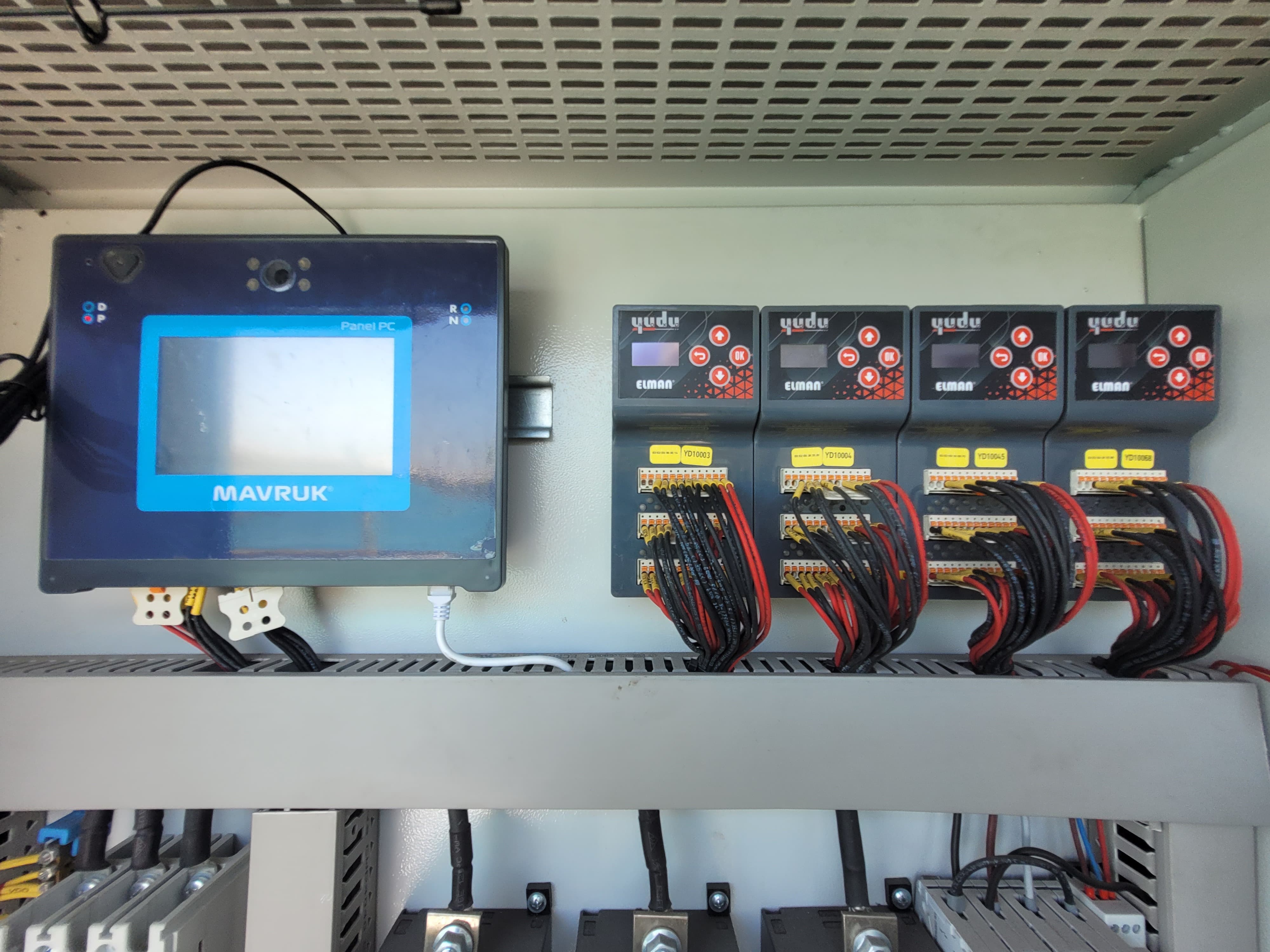

Komutlar, Yudu® Slave ünitelerine iletilir. Lazer sensör destekli motorlar, kapakları santimetre hassasiyetinde konumlandırır.
CBS tabanlı harita üzerinden tüm saha canlı izlenir. Her kapak hareketi kaydedilir, sistem sensör verileriyle kendini sürekli doğrular.

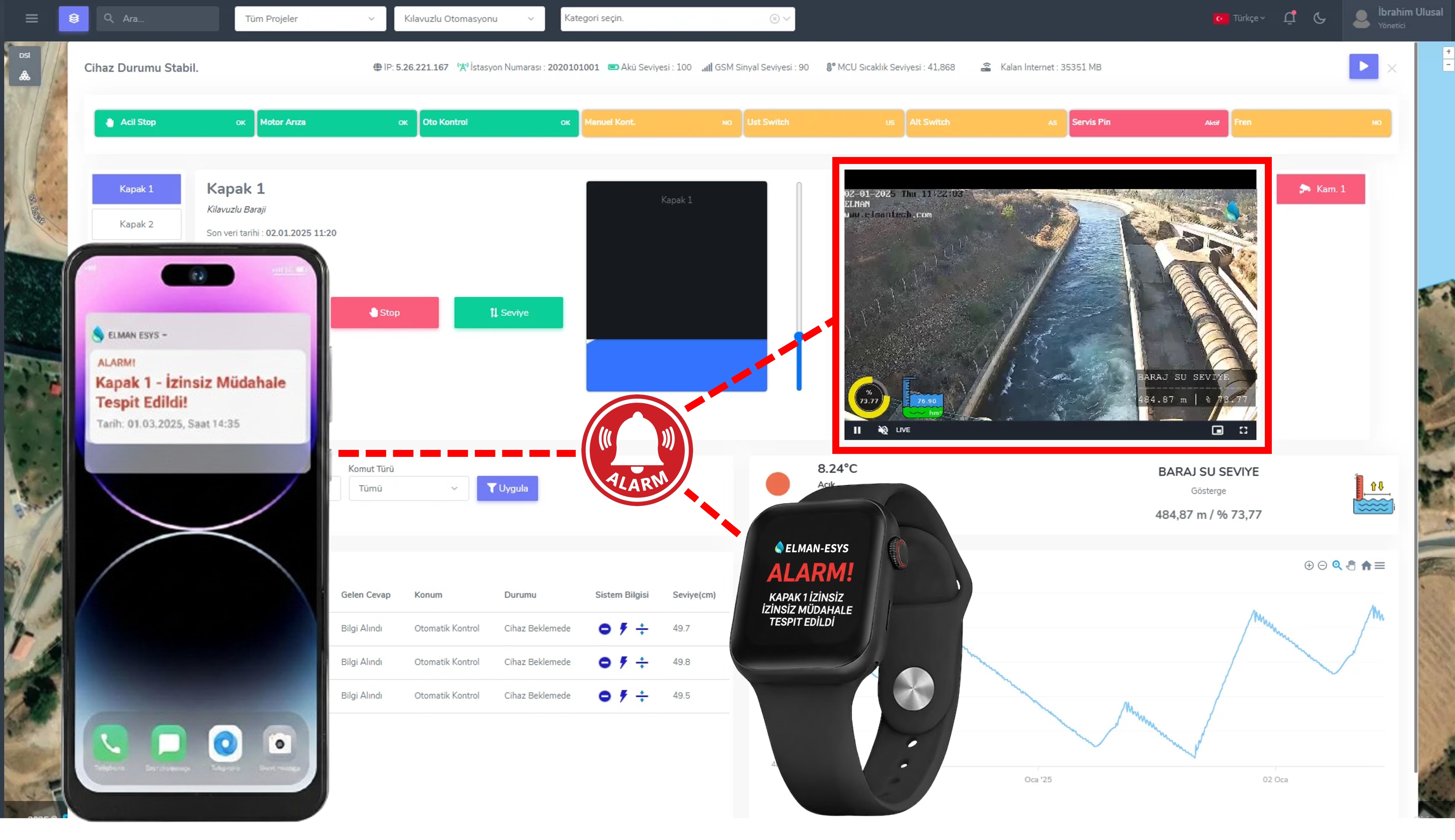

Kritik seviyeler veya yetkisiz müdahalede alarm üretilir. Her kullanıcı sadece kendi bölgesini yönetebilir, tüm işlemler loglanır.
Su yönetimine ait tüm ölçüm, izleme ve otomasyon süreçlerini tek merkezde toplayan entegre bir dijital CBS tabanlı yönetim platformudur.
Kapak otomasyonu sahasında hem yönetim bilgisayarı hem de akıllı görüntüleme birimi olarak görev yapan kamera formunda endüstriyel PC’dir.
Tüm kapak kontrol üniteleri, sensörler ve kamera sistemleriyle haberleşerek Kapak Otomasyon Yönetimi’nin beyin işlevini gören yapay zekâ destekli endüstriyel yönetim bilgisayarıdır .
Kapak otomasyon sahasında bulunan su seviye, debi ve basınç sensörlerinden aldığı verileri toplayan, işleyen ve merkeze ileten ölçüm ve haberleşme istasyonudur.
Sahadaki tüm kapak kontrol üniteleri, sensör istasyonları ve SmartCam® cihazları ile yönetim merkezindeki ESYS arasında veri iletişimini sağlayan haberleşme ağ geçididir.
Kapak otomasyon sahasında görev yapan Yudu® Slave kontrol üniteleri, sensörler ve yardımcı cihazlarla haberleşerek veri toplama, kayıt altına alma ve merkezi yönetime iletme görevlerini yürüten görev bilgisayarıdır.
Kapak otomasyon sisteminde sahadaki kapak motorlarını doğrudan kontrol eden elektronik saha kontrol birimidir. ESYS üzerinden gelen otomasyon komutlarını kapak motorlarına uygular ve lazer sensör geri bildirimi sayesinde kapak pozisyonlarını yüksek hassasiyetle ayarlar.
Kanal, regülatör ve baraj yapılarında su yüzeyine temas etmeden çalışan, mikrodalga radar teknolojisi ile seviye ölçümü yapan yüksek hassasiyetli sensör bileşenidir .
Kapak otomasyon sahasında kapak açıklığını ve su seviyesini temassız olarak ölçen, lazer tabanlı mesafe algılama teknolojisiyle çalışan yüksek hassasiyetli konum ve seviye ölçüm sensörüdür.
Kanal, regülatör ve kapak yapılarında su yüzeyine temas etmeden çalışan, ses dalgaları (ultrasonik) ile mesafe ölçümü yaparak su seviyesini belirleyen temassız ölçüm sensörüdür.
Tekrarlayan sulama ve kapak yönetim görevlerini otomatikleştirerek insan hatasını ortadan kaldırın ve operasyonel verimliliği en üst seviyeye çıkarın. ESYS'nin gelişmiş senaryo oluşturma altyapısı sayesinde tüm yönetim süreçleri önceden tanımlanmış kurallar doğrultusunda otonom olarak çalışır; sahadaki su dağıtımı sürekli izlenir ve optimize edilir.
Günlük, haftalık veya dönemsel zaman çizelgeleri üzerinden kapakların belirlenen saatlerde otomatik açılıp kapanması sağlanır. Böylece sulama, manuel müdahaleye gerek kalmadan düzenli devam eder.
Saha sensörlerinden alınan anlık seviye ve debi bilgilerine göre koşul tabanlı kurallar tanımlanabilir.
Örneğin: “Memba su seviyesi X metreyi geçerse, mansap kapağı %50 oranında aç.”
gibi otomasyon senaryoları oluşturularak sistem gerçek saha koşullarında otonom biçimde uyum sağlar.
Farklı sulama bölgeleri için özel programlar tanımlanabilir. Her bölgenin ürün tipi, toprak yapısı ve su ihtiyacı dikkate alınarak bağımsız sulama senaryoları oluşturulabilir ve eş zamanlı olarak yönetilebilir.
Açık kanal sistemlerinde kontrolsüz bırakılan kapaklar, gereğinden fazla suyun boşa akmasına ve bazı bölgelerin yetersiz sulanmasına neden olmaktadır. Kapak otomasyonu sayesinde su ihtiyaç noktasına göre yönlendirilerek su kayıpları minimuma indirilmektedir.
Personelin sürekli sahaya gidip kapak kontrol etme ihtiyacı; yakıt, araç ve iş gücü maliyetini yükseltmektedir. Otonom kapak yönetimi ile bu operasyonel yük dramatik oranda azaltılabilmektedir.
Ani yağış, baraj doluluğu veya beklenmedik debi artışlarında; geç müdahale taşkın riskini arttırmaktadır. Kapak otomasyonu, seviye verilerini izleyerek baraj ve kanal kapaklarını tanımlı senaryolara göre otomatik yönetmektedir.
Kapak konumları 7/24 izlenerek, yetkisiz değişiklikler otomatik alarm mekanizmalarıyla tespit edilmekte; böylece hem güvenlik hem de gelir kayıpları kontrol altına alınmaktadır.
DSİ 21. Bölge’de Kurulmuş Sistemlerle Elde Edilen Veriler
İlk defa açık kanallarda temassız su gözlem ve ilk defa otonom kanal kapak yönetimi devreye alınmıştır.
Projeyi İnceleyin

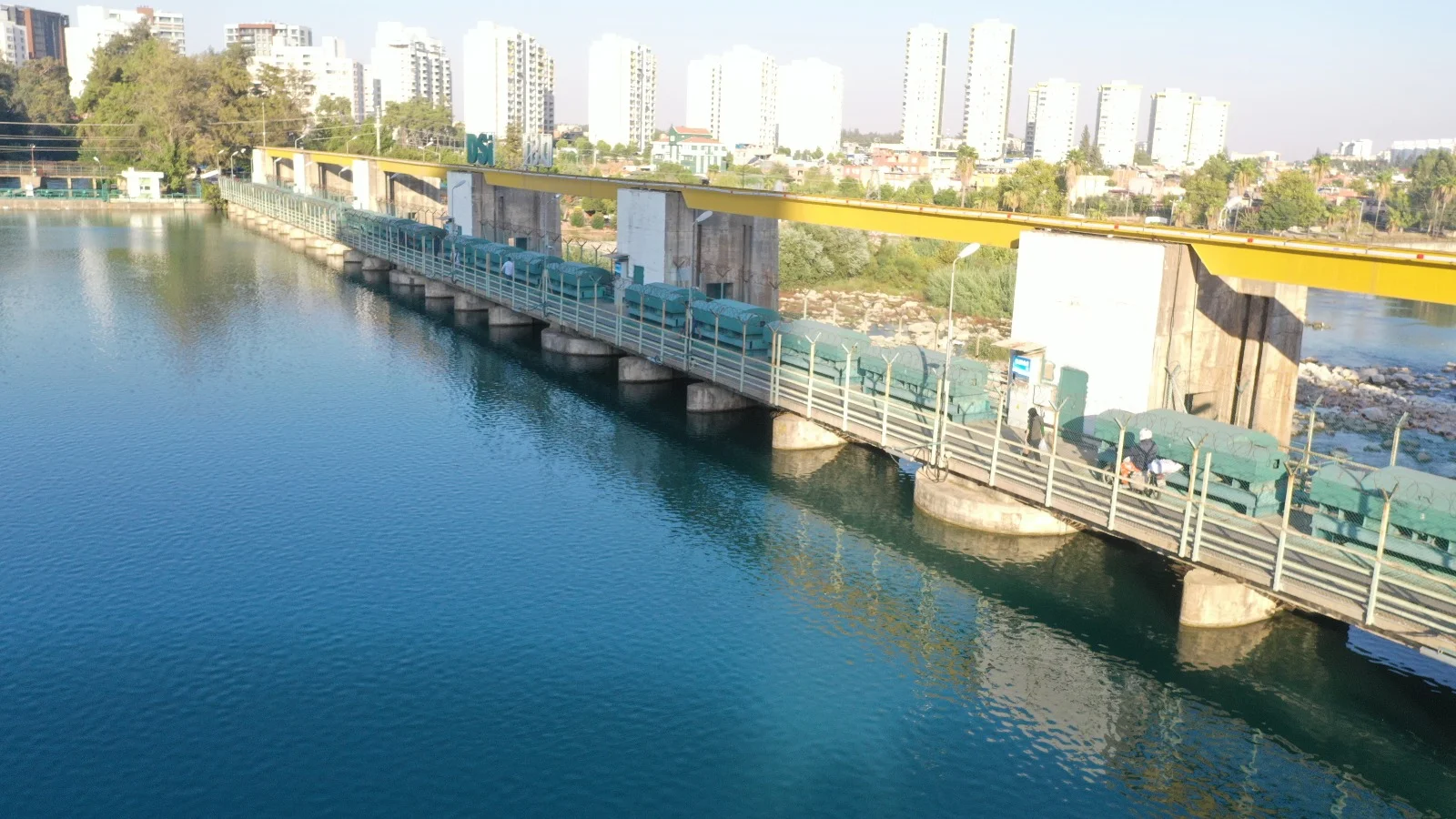

Türkiye’de ilk defa Seyhan Barajı, Çatalan Barajı ve Yedigöze Barajlarının yapay zeka desteğiyle uzaktan memba ve mansap kontrollü yönetilebilmesi için kurulmuştur..
